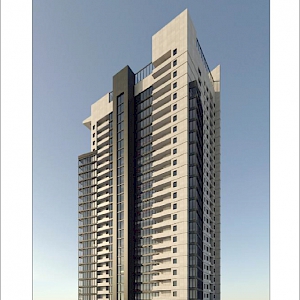

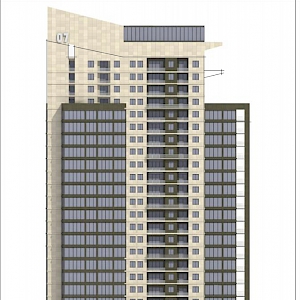

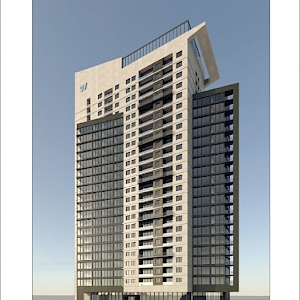

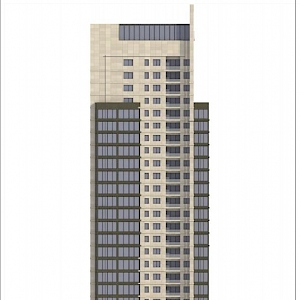

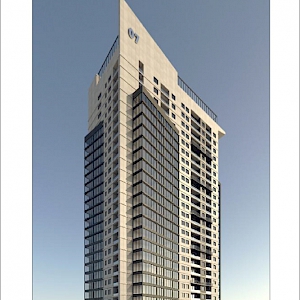

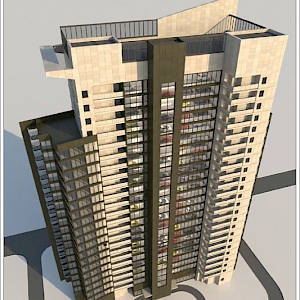

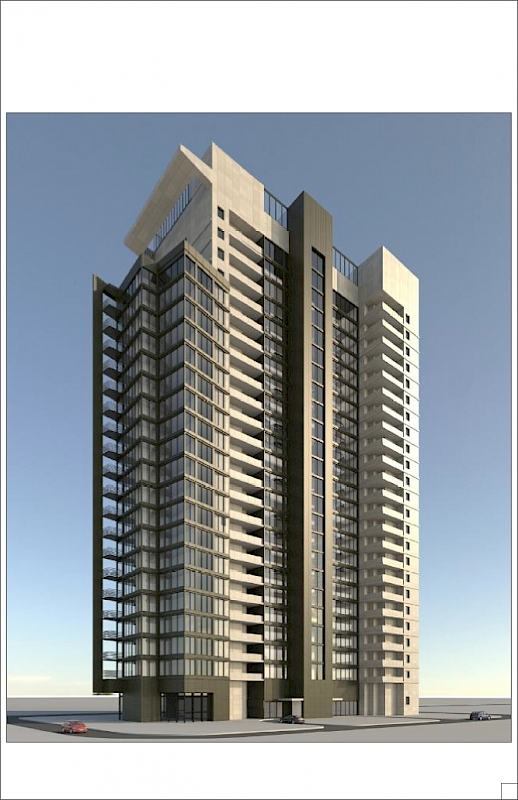

Жилой дом с автоматизированным паркингом

Жилой дом с встроенным автоматизированным паркингом. Концептуальное решение.

Идея этого предложения заключается в предоставлении возможности хранения Вашего автомобиля рядом с Вашей квартирой вне зависимости от этажа Вашего обитания.

Для этого предлагается в обычный многоэтажный жилой дом встроить механизированный паркинг с автоматизированным размещением автомобилей в нужные отсеки хранения. Доступ в эти отсеки предоставляется прямо из коридора любого этажа жилого дома на расстоянии от 3 до 10 метров от входной двери квартиры.

Как это работает?

Подъехав на автомобиле к порту приема-выдачи и приложив специальную карточку к кардридеру, водитель инициирует работу транспортной системы автоматизированного паркинга, после чего ворота порта открываются и автомобиль въезжает на приемную платформу подъемника, после чего водитель выключает двигатель. Подъемник поднимет платформу с автомобилем на нужный этаж и перемещает их на этажную тележку. Тележка перемещает платформу с автомобилем и устанавливает их в нужный отсек хранения. После этого водитель и пассажиры покидают автомобиль и выходят в коридор своего этажа.

Посадка в автомобиль и выезд из паркинга происходят в обратном порядке, после считывания карточки кардридером на этаже проживания водителя.

Водитель и пассажиры могут, также, оставить автомобиль в подъмнике для автоматизированного процесса парковки а сами воспользоваться пассажирскими лифтами либо незадымляемыми лестницами.

Насколько это удобно?

Расстояние от входной двери квартиры до входа в отсек хранения автомобиля в несколько метров говорит само за себя. Каждый отсек хранения закреплен за конкретной квартирой и доступ посторонних лиц в него исключен. Кроме того, автоматизированная система размещения автомобилей может быть использована для доставки к квартире крупногабаритных грузов, таких как изделия мебели или бытовой техники.

Насколько это комфортно?

Соседство автоматизированного паркинга с жилыми квартирами не нарушает комфорта проживания за счет применения следующих мероприятий:

• Механизмы горизонтального перемещения автомобилей выполняются малошумными.
• Подъемник не примыкает к стенам жилой части и для дополнительной шумоизоляции может быть изолирован при помощи деформационного шва.
• Сами автомобили не образют шума и выхлопных газов, поскольку паркуются свыключеным двигателем.
• Дополнительную шумоизоляцию создают тамбур-шлюзы при входе в каждый отсек хранения автомобилей.

Насколько это безопасно?

Пожарная безопасность автоматизированного паркинга обеспечивается следующими мероприятиями:

• Конструкции паркинга выполнются по І степени огнестойкости.
• Диспетчерская укомплектовывается пожарным постом.
• Доступ к отекам хранения автомобилей осуществляется через тамбур-шлюзы с подпором воздуха при пожаре.
• Помещения паркинга оборудуются системой автоматической пожарной сигнализаци.
• Помещения паркинга оборудуются системой автоматического пожаротушения.

План 1-го этажа

На первом этаже встроенного автоматизированного паркинга , который является посадочным, размещаются порт приема-выдачи автомобилей в составе подъемника и диспетчерского пункта, а также технические помещения паркинга, такие как венткамеры , насосные и электрощитовые.

Жилая часть дома имеет сквозной вестибюль, связывающий основной вход в дом с портом приема-выдачи автомобилей. Пассажирские лифты с лифтовыми холлами и незадымляемые лестницы имеют традиционные решения

План 2-20 этажей

На вышележащих этажах автоматизированного паркинга размещены тележки для перемещения платформ с автомобилями и отсеки хранения автомобилей. Доступ к отекам хранения автомобилей осуществляется через тамбур-шлюзы с подпором воздуха при пожаре.

Жилые квартиры имеют традиционные решения для домов широтной ориентации.

План 21-24 этажей

На вышележащих этажах автоматизированного паркинга размещены тележки для перемещения платформ с автомобилями и отсеки хранения автомобилей. Доступ к отекам хранения автомобилей осуществляется через тамбур-шлюзы с подпором воздуха при пожаре.

Жилые квартиры имеют традиционные решения для домов широтной ориентации.

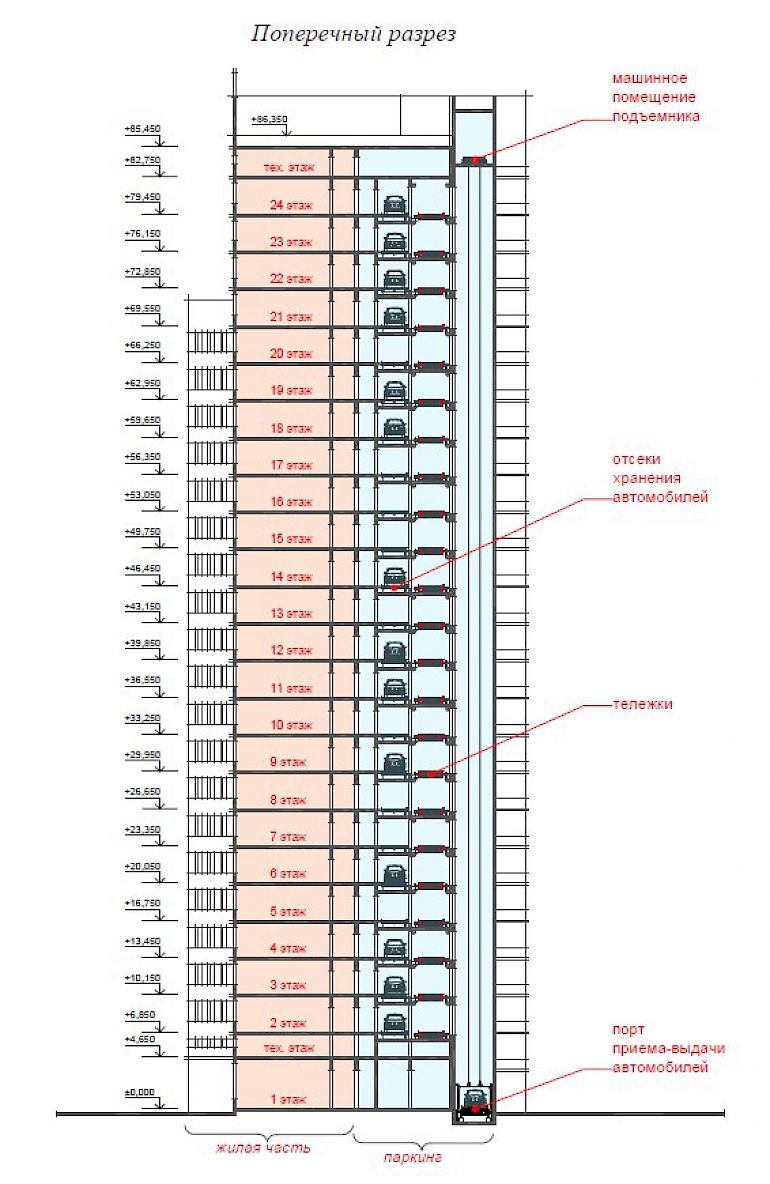

Поперечный разрез
